Прозоре проксіювання TCP через redsocks і HAProxy

23 серпня 2026 р. · 5 хв читання

Схема прозорого проксіювання TCP через gateway і пул проксі-серверів.

У попередній статті про DNS-витоки вже використав цей механізм для DNS. Тут детально розберу прозоре проксіювання звичайного TCP-трафіку.

Схема працює за простим лінійним принципом: TCP-трафік надходить на gateway, перенаправляється до локального прозорого проксі, проходить через балансувальник і вибраний upstream proxy, а потім потрапляє на цільовий хост. Відповідь повертається тим самим ланцюжком у зворотному напрямку.

Для коректної ізоляції я налаштував між тестовими машинами окремий VLAN. Машина, трафік з якої проксіюю, не має прямого маршруту до інтернету: її запити проходять через Transparent Gateway.

Архітектура тестового стенда

Показати код

 Kali VM                        Gateway VM
  eth0  192.168.88.194/24        eth0  192.168.88.104/24
    │ vmbr0                        │ vmbr0
    │                              │

  eth1  192.168.90.10/24         eth1  192.168.90.1/24
    │ vmbr90                       │ vmbr90
    └──── ізольована внутрішня мережа ────┘

TCP-пакети з підмережі 192.168.90.0/24 перенаправляю на локальний порт 12345, який слухає redsocks.

Перехоплення TCP-трафіку через iptables

Bash-код

iptables -t nat -N TG_TCP

  iptables -t nat -A PREROUTING \
      -s 192.168.90.0/24 \
      -p tcp \
      -j TG_TCP

  iptables -t nat -A TG_TCP \
      -p tcp \
      -j REDIRECT \
      --to-ports 12345

У лабораторній схемі правило перехоплює весь TCP-трафік тестової підмережі. У production-конфігурації перед REDIRECT варто додати винятки для локальних мереж, адрес керування та інших напрямків, які не потрібно проксіювати.

Роль redsocks

redsocks працює як прозорий proxy client: приймає перенаправлене TCP-з'єднання, відкриває його через балансувальник і повертає відповідь клієнту. Я обрав redsocks, тому що це легка програма, яка виконує одну конкретну роль — слугує мостом між клієнтом і проксі-інфраструктурою.

Роль HAProxy

HAProxy балансує з'єднання між проксі-серверами та перевіряє працездатність кожного backend. Сервери, які не проходять health check, тимчасово виключаються з пулу й не отримують нових з'єднань.

Для нових з'єднань використовую roundrobin, який послідовно розподіляє їх між доступними backend. Stick-table — це не окремий алгоритм балансування, а таблиця стану: разом зі stick on src вона запам'ятовує відповідність IP клієнта вибраному backend і зберігає стабільну вихідну адресу в багатокрокових сценаріях.

Також я написав невелику REST API-обгортку над HAProxy Runtime API. Вона дає змогу переглядати поточний режим і перемикати стратегію без перезапуску балансувальника. API доступний лише в мережі керування, а операції зміни режиму захищені Bearer-токеном.

Шлях TCP-трафіку

Схема має одну основну гілку:

Показати код

      TCP             iptables
(VM) <----> (Gateway <--------> redsocks <---> HAProxy) <---> proxy <---> host

Пакет надходить від клієнта до Transparent Gateway, правило iptables перенаправляє з’єднання у redsocks, а HAProxy вибирає доступний proxy backend. Відповідь повертається через той самий backend, HAProxy і redsocks до клієнта. Переходжу до перевірки цієї схеми.

Перевірка ізоляції та вихідної IP-адреси

Спочатку перевіряю, чи достатньо ізольована робоча VM. Запит до ifconfig.me очікувано повернув IP-адресу проксі-сервера — отже, TCP-трафік проходить через Transparent Gateway.

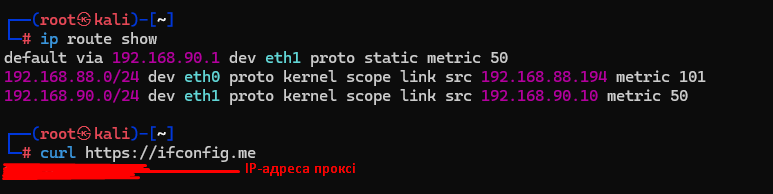

На зображенні показані таблиця маршрутів і запит curl до ifconfig.me.

Таблиця маршрутів Kali VM та curl до ifconfig.me через проксі. — Таблиця маршрутів і перевірка вихідної IP-адреси через ifconfig.me.

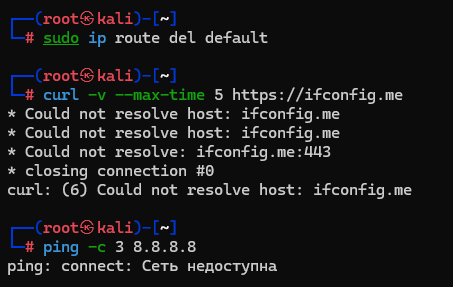

Після видалення маршруту за замовчуванням доступ до мережі зник: curl не зміг виконати DNS-запит, а ping повернув Network is unreachable. Ця перевірка підтверджує, що іншого маршруту до інтернету VM не має.

Відсутність доступу до мережі після видалення default route. — Після видалення маршруту за замовчуванням прямого доступу до мережі немає.

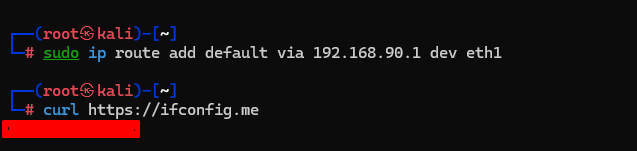

Після цього повернув маршрут за замовчуванням через gateway 192.168.90.1 і повторив перевірку.

Відновлення default route через 192.168.90.1 та повторний curl. — Маршрут за замовчуванням повернуто через Transparent Gateway.

Додатково я обмежив management-інтерфейс VM правилами firewall гіпервізора.

Правила firewall для management-адреси та тестової підмережі. — Обмеження вихідного трафіку management-інтерфейсу на firewall гіпервізора.

Показані правила дозволяють явно заданий напрямок до тестової підмережі та блокують довільний вихід із management-адреси 192.168.88.194. TCP-трафік із тестової адреси 192.168.90.10 і далі проходить через gateway 192.168.90.1.

Під час першого налаштування мережа повністю перестала працювати через OutputPolicy=DROP: політика блокувала також пакети керування, для яких не було окремих правил. Для лабораторного стенда я встановив ACCEPT і залишив явне DROP для небажаного виходу через management-інтерфейс. У production-середовищі краще зберігати політику deny-by-default і додати точні правила для SSH та службового трафіку.

Тестування балансування

Для тестів я створив вісім легких LXC-контейнерів із вимкненим NAT, які імітують проксі-сервери. Зовнішній інтернет їм не потрібен: запити надсилаються до ехо-сервера, розгорнутого в тестовій мережі.

Для зручності REST API має endpoints для перемикання режиму балансування та перевірки поточного стану.

REST API повертає активний режим балансування roundrobin. — Перевірка поточного режиму балансування через REST API.

За замовчуванням активний режим roundrobin: кожне нове з’єднання послідовно передається наступному доступному proxy backend, тому навантаження розподіляється рівномірно.

Ехо-сервер працює за адресою http://10.10.10.2:8000. Надсилаю до нього десять запитів через gateway.

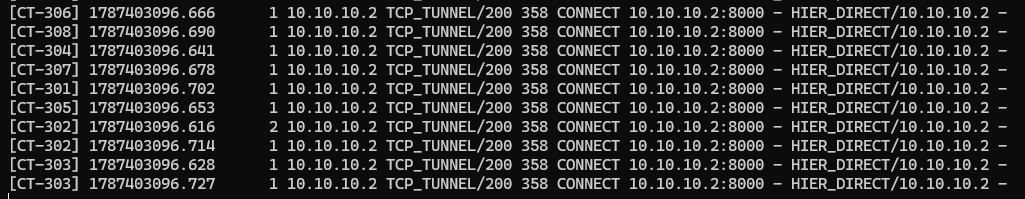

Логи десяти CONNECT-запитів, розподілених між LXC-контейнерами. — Розподіл десяти запитів між proxy backend у режимі roundrobin.

У логах видно десять CONNECT-запитів. Якщо впорядкувати записи за timestamp, контейнери проходять послідовно, після чого цикл починається знову — roundrobin працює.

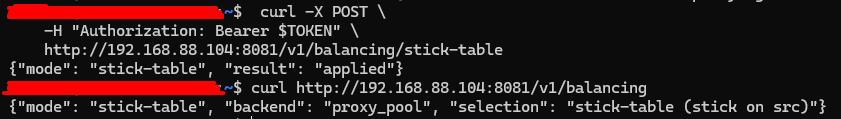

Перемикання HAProxy у режим stick-table через REST API. — REST API перемикає прив’язку клієнта до backend через stick-table.

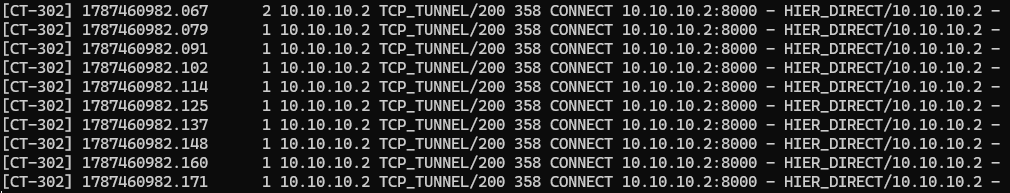

Після цього через REST API перемикаю режим на stick-table і повторюю ті самі десять запитів. Усі їх зафіксував контейнер CT-302: прив’язка клієнта до одного backend працює.

Десять запитів stick-table потрапили до контейнера CT-302. — У режимі stick-table всі запити одного клієнта обробив CT-302.

Перевірка вбудованого health check

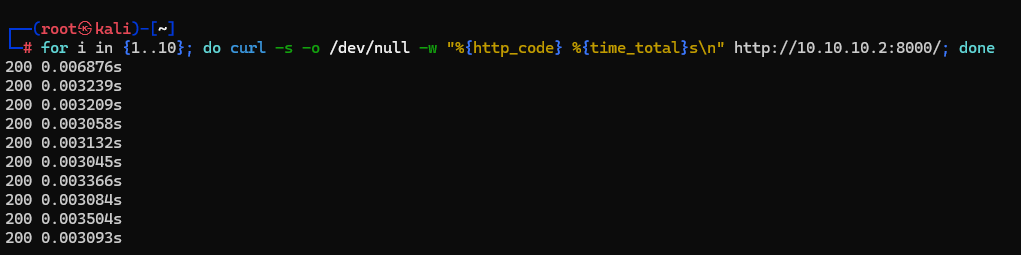

Щоб переконатися, що HAProxy не передає нові з’єднання непрацездатному проксі-серверу, я вимкнув один із тестових контейнерів і виконав десять запитів. Усі вони повернули HTTP 200, а в логах не з’явилися нові записи від вимкненого backend. Для production-моніторингу стан DOWN додатково варто контролювати через HAProxy Runtime API або сторінку статистики.

Усі 10 запитів успішно пройшли й повернули HTTP 200.

Десять відповідей HTTP 200 після вимкнення одного proxy backend. — Усі десять запитів успішні після виключення непрацездатного backend.

Прозоре проксіювання TCP реалізовано. Наступний крок — збір проксі-серверів із дозволених джерел, їх ранжування та перевірка перед завантаженням у балансувальник. Про це буде наступний матеріал.

Поточна схема перехоплює TCP-трафік. Довільний UDP, зокрема QUIC/HTTP3 через UDP/443, цими правилами не проксіюється; DNS обробляється окремими маршрутами, описаними в попередній статті.

Стежити за розвитком проєкту та переглянути код можна в репозиторії: TransparentGateway на GitHub.
